    Разработка и производство полупроводниковых модулей СВЧ в волноводном исполнении, управляющих амплитудой проходящего сигнала
    О компании
    Наши услуги
    О нашей компании
    ООО “Микроволновые компоненты” создано в 2021 году и специализируется на разработке и производстве полупроводниковых модулей СВЧ в волноводном исполнении. Наша компания унаследовала опыт разработки и производства модулей СВЧ предприятия министерства электронной промышленности, созданного в 1949 году в Саратове. Опыт квалифицированных специалистов и оригинальные технологические процессы дают возможность решать сложные технические и производственные задачи.
    Наши услуги
    Разработка
    Разработка модулей СВЧ осуществляется в диапазонах длин волн 3 см, 2 см, 0.8 см. Управление амплитудой проходящего сигнала может быть плавным или ступенчатым, модули могут быть одно, двух или трех - разрядными. Управляющим элементом является pin-диод.
    Производство
    Изготовление модулей СВЧ производится на специальном оборудовании по типовым технологическим процессам. Объемы производства модулей от 10 до 100 модулей в месяц. Разрабатываем и производим аналоги модулей СВЧ М34209, М34215, М34216, М34218, М34219, М34220, М34221, М34222, М34717, М34728. Возможно изготовление модулей по конструкторской
    документации заказчика.
    Консультации
    Консультации по вопросам применения pin-диодов в устройствах СВЧ.

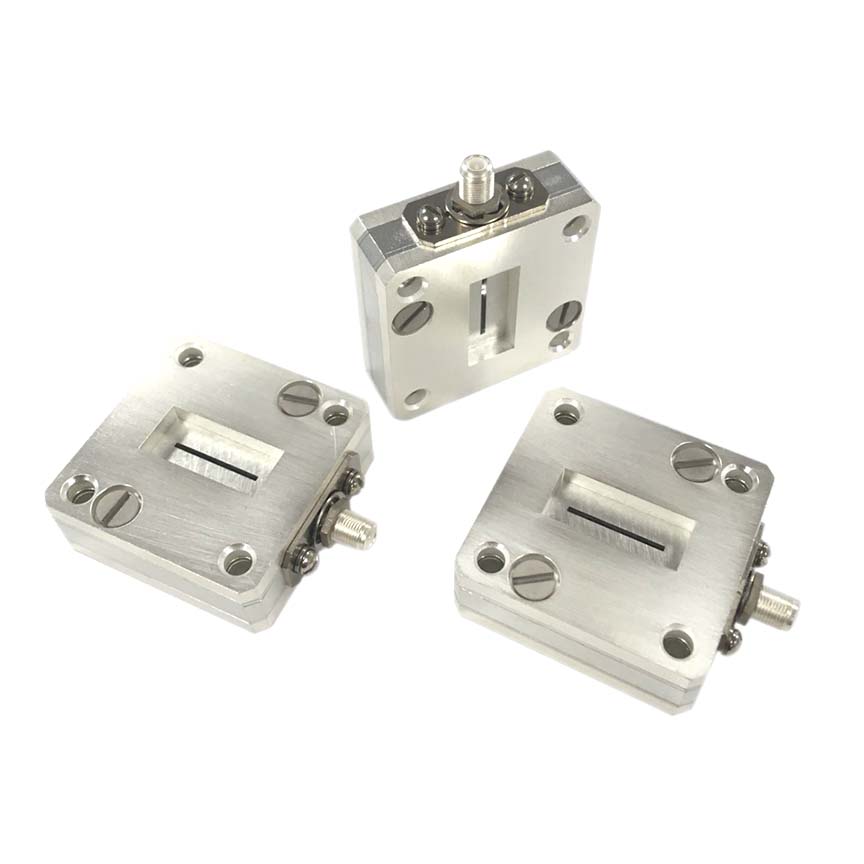

    Основные параметры одноразрядного модуля СВЧ в 3-см диапазоне длин волн

    • Потери передачи в режиме пропускания: 0.5 дБ
    • Потери передачи в режиме запирания: не менее 20 дБ
    • КСВН: не более 2.0

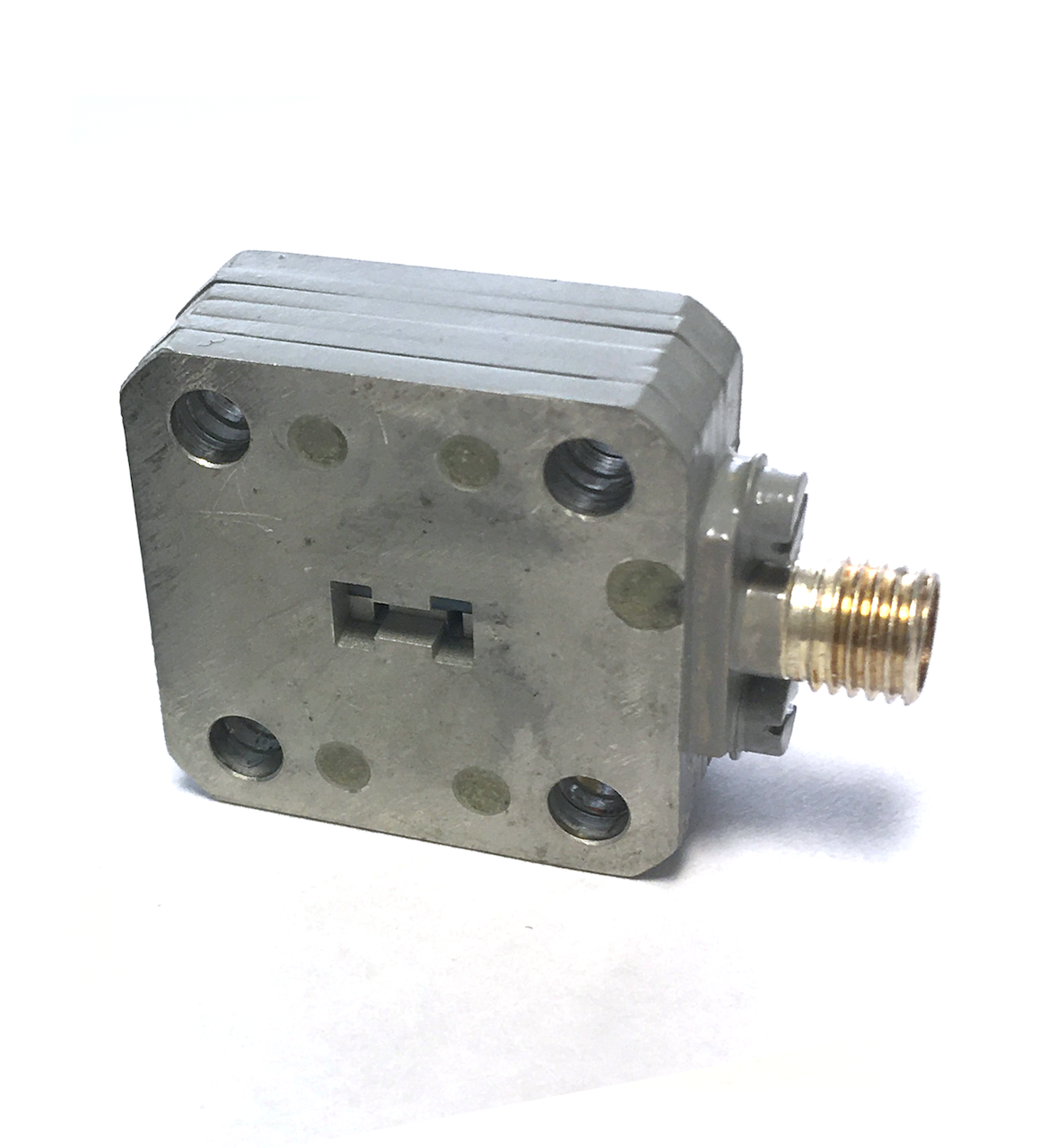

    Одноразрядный модуль СВЧ 8-мм диапазона длин волн

    Потери передачи в режиме пропускания:

    • не более 1.3 дБ

    КСВН в режиме пропускания:

    • не более 1.5

    Потери передачи в режиме запирания:

    • не менее 40 дБ

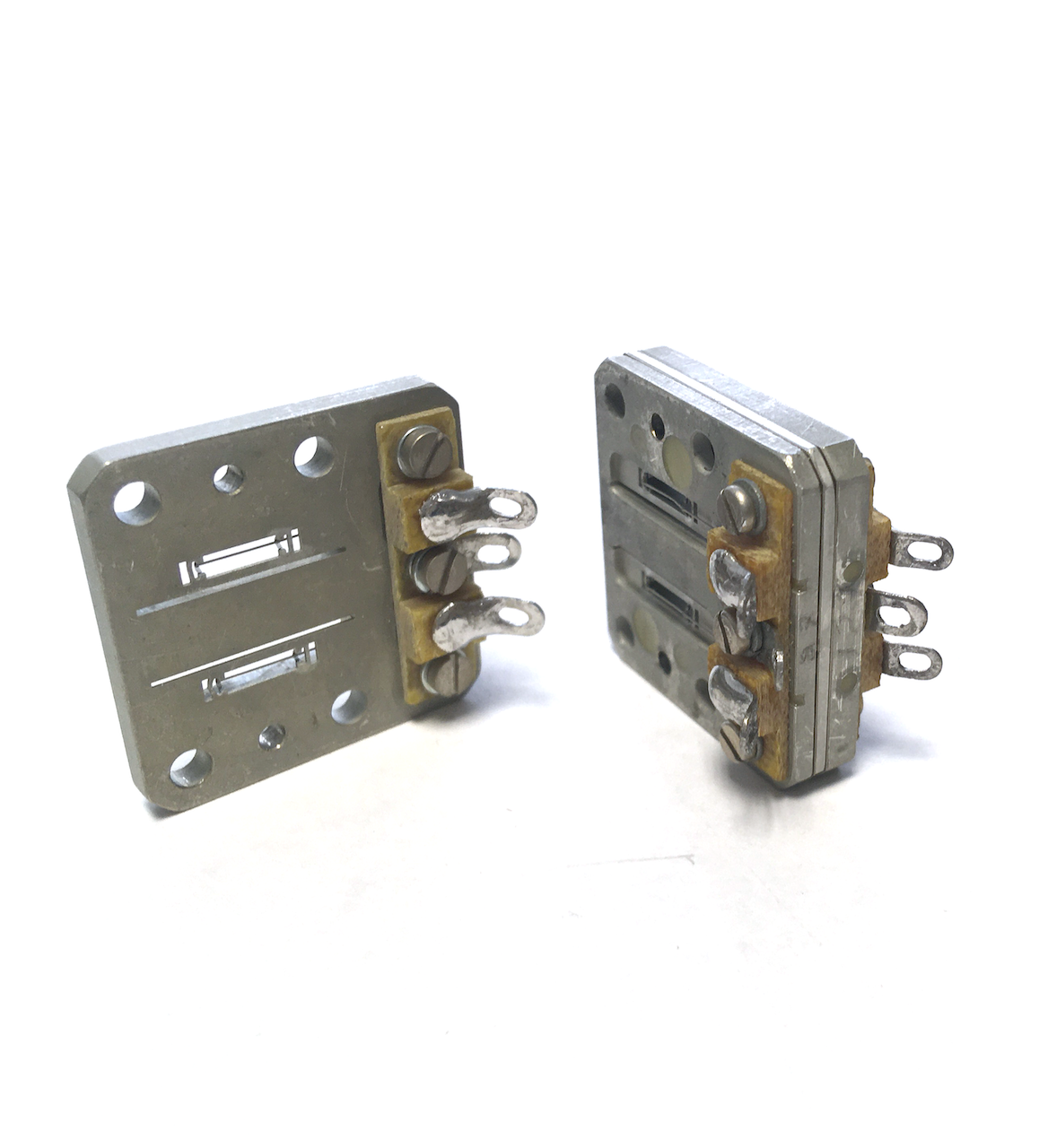

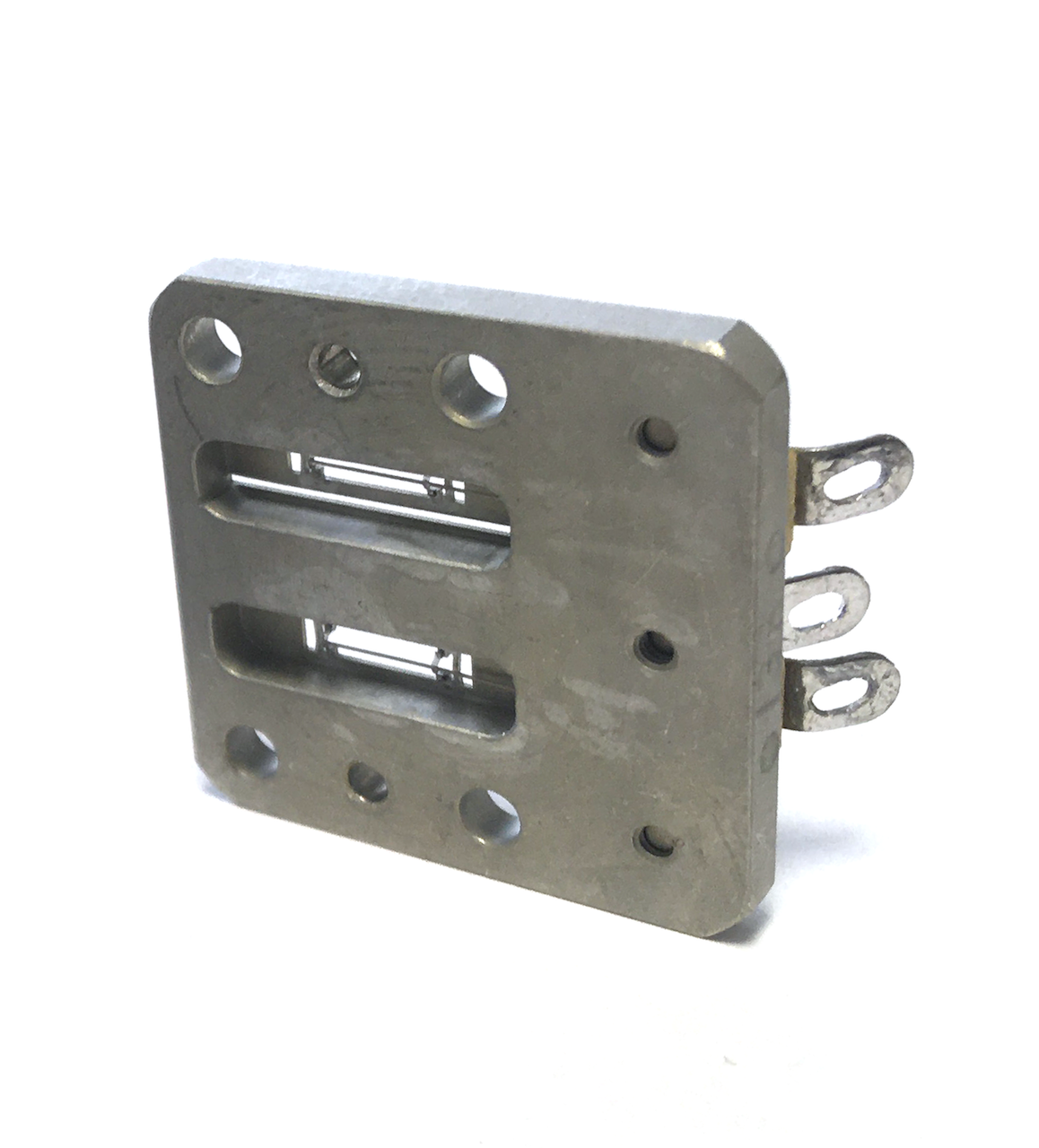

    Одноразрядный и двухразрядный двухканальные модули СВЧ 2-см диапазона длин волн

    Потери передачи в режиме пропускания:

    • не более 0,5 дБ, 1.0 дБ (двухразрядный)

    КСВН в режиме пропускания:

    • не более 1.5

    Потери передачи в режиме запирания:

    • не менее 20 дБ, 40 дБ (двухразрядный)
    Одноразрядный модуль СВЧ 2-см диапазона длин волн

    Потери передачи в режиме пропускания:

    • не более 0.5 дБ

    КСВН в режиме пропускания:

    • не более 1.5

    Потери передачи в режиме запирания:

    • не менее 25 дБ

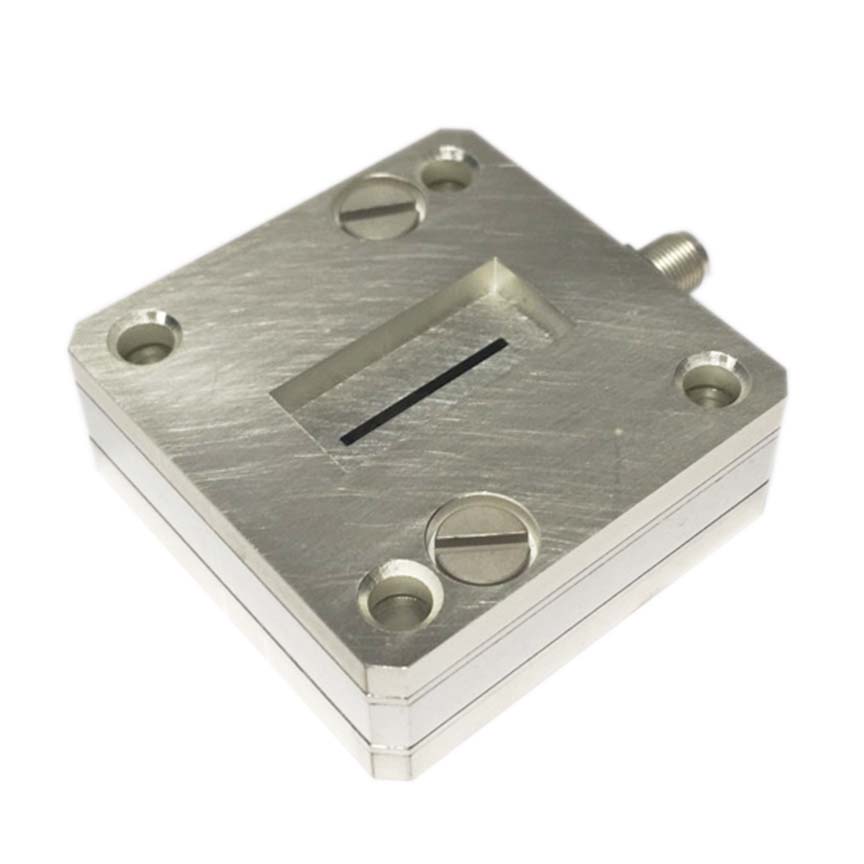

    Одноразрядный модуль СВЧ 3-см диапазона длин волн

    Потери передачи в режиме пропускания:

    • 0.5 дБ

    Потери передачи в режиме запирания:

    • не менее 20 дБ

    КСВН:

    • не более 2.0

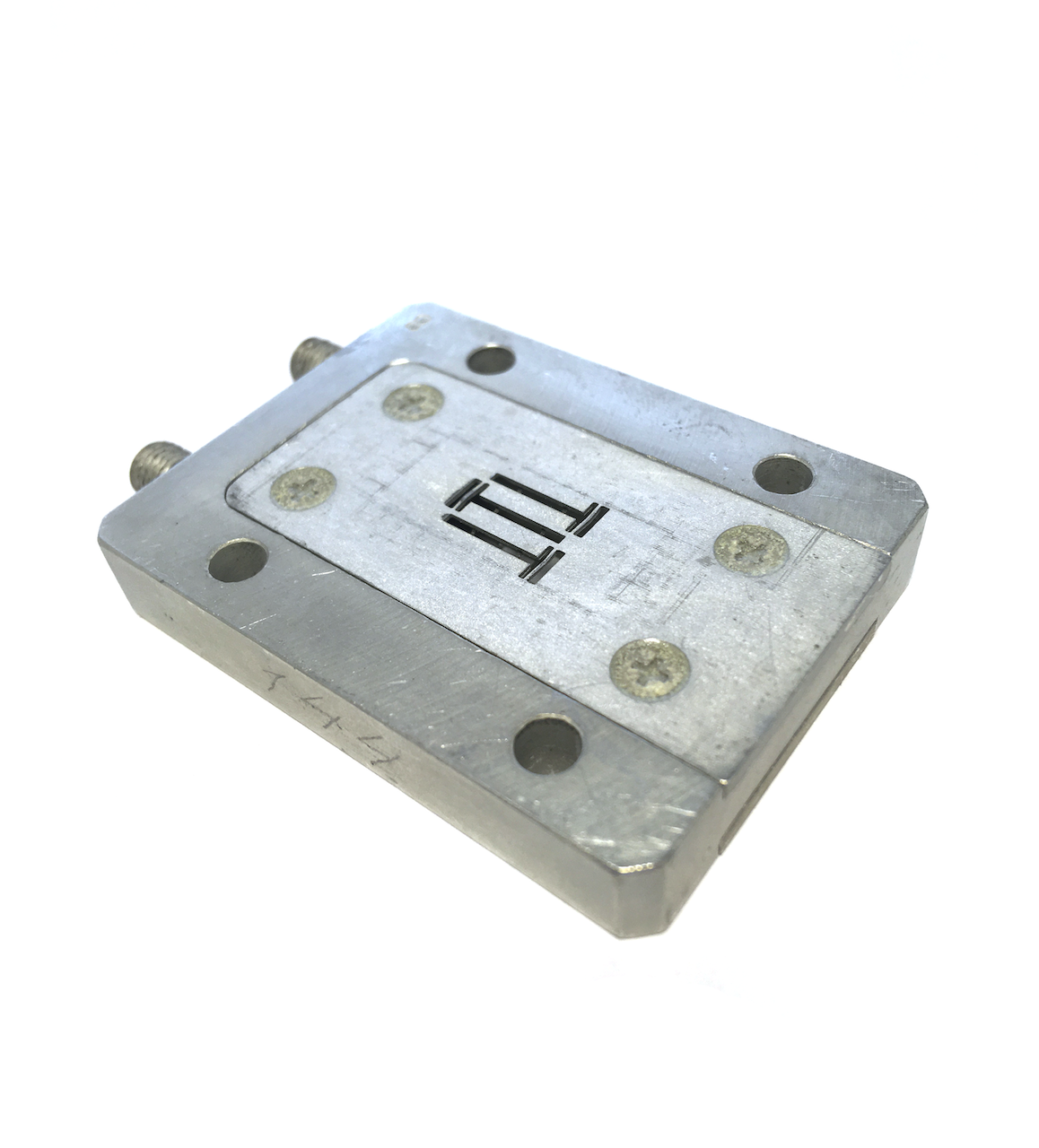

    Двухразрядный модуль СВЧ 3-см диапазона длин волн

    Потери передачи в режиме пропускания:

    • не более 1.5 дБ

    КСВН в режиме пропускания:

    • не более 2.0

    Потери передачи в режиме запирания:

    • номинальные значения 20 дБ, 40 дБ

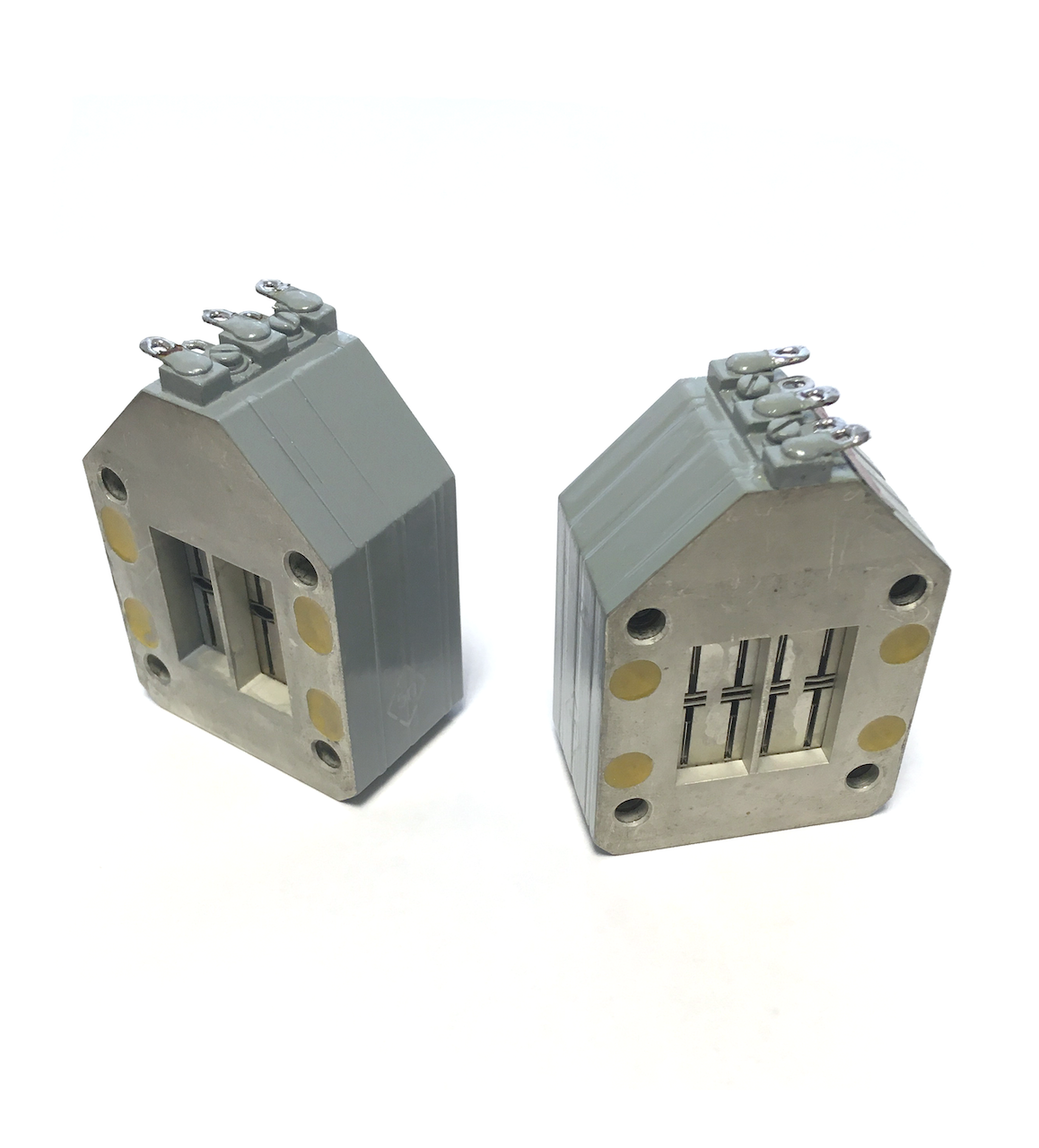

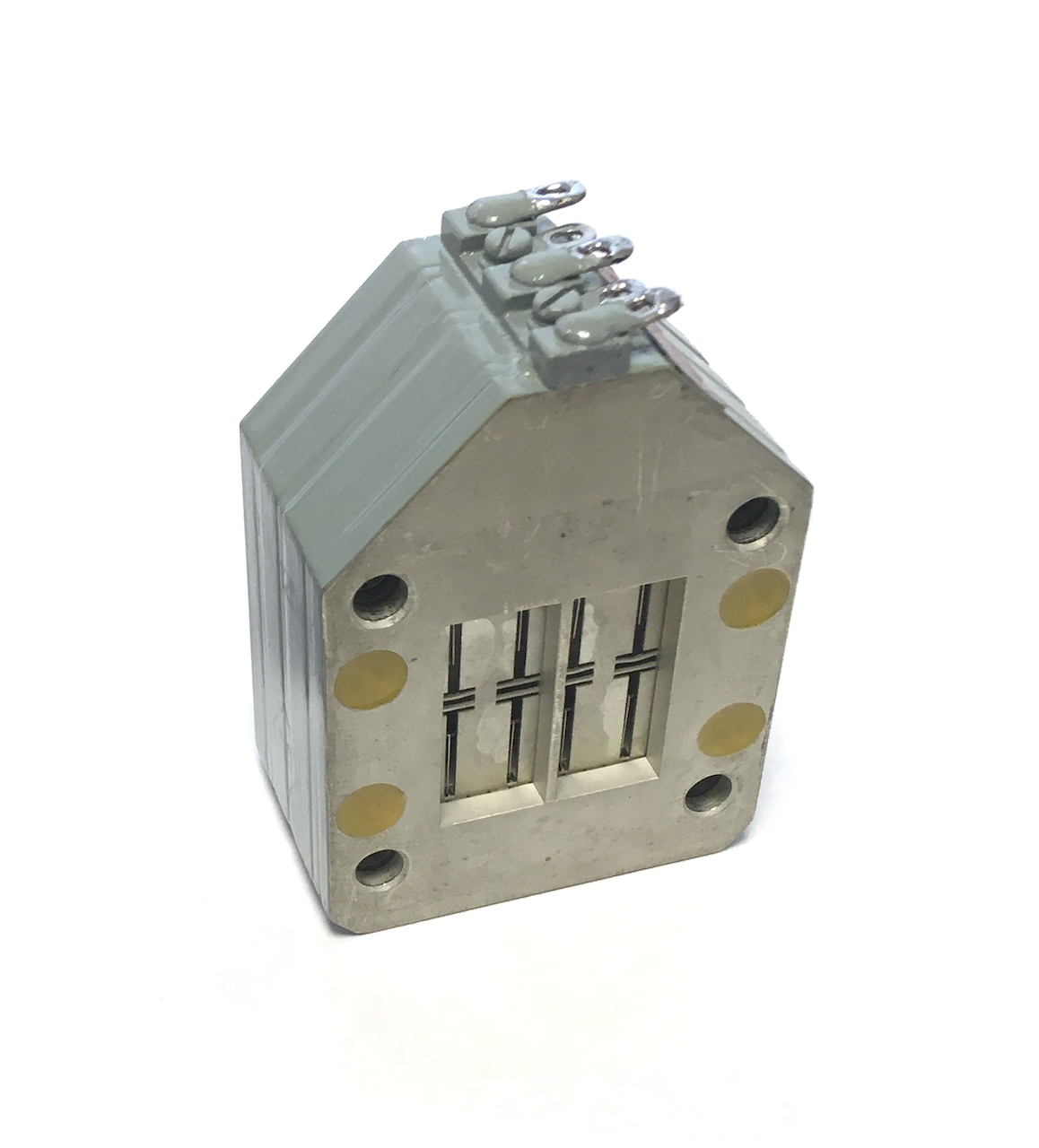

    Трехразрядный двухканальный модуль СВЧ 3-см диапазона длин волн

    Потери передачи в режиме пропускания:

    • не более 2.0 дБ

    КСВН в режиме пропускания:

    • не более 2.0

    Потери передачи в режиме запирания:

    • номинальные значения 20 дБ, 40 дБ, 60 дБ

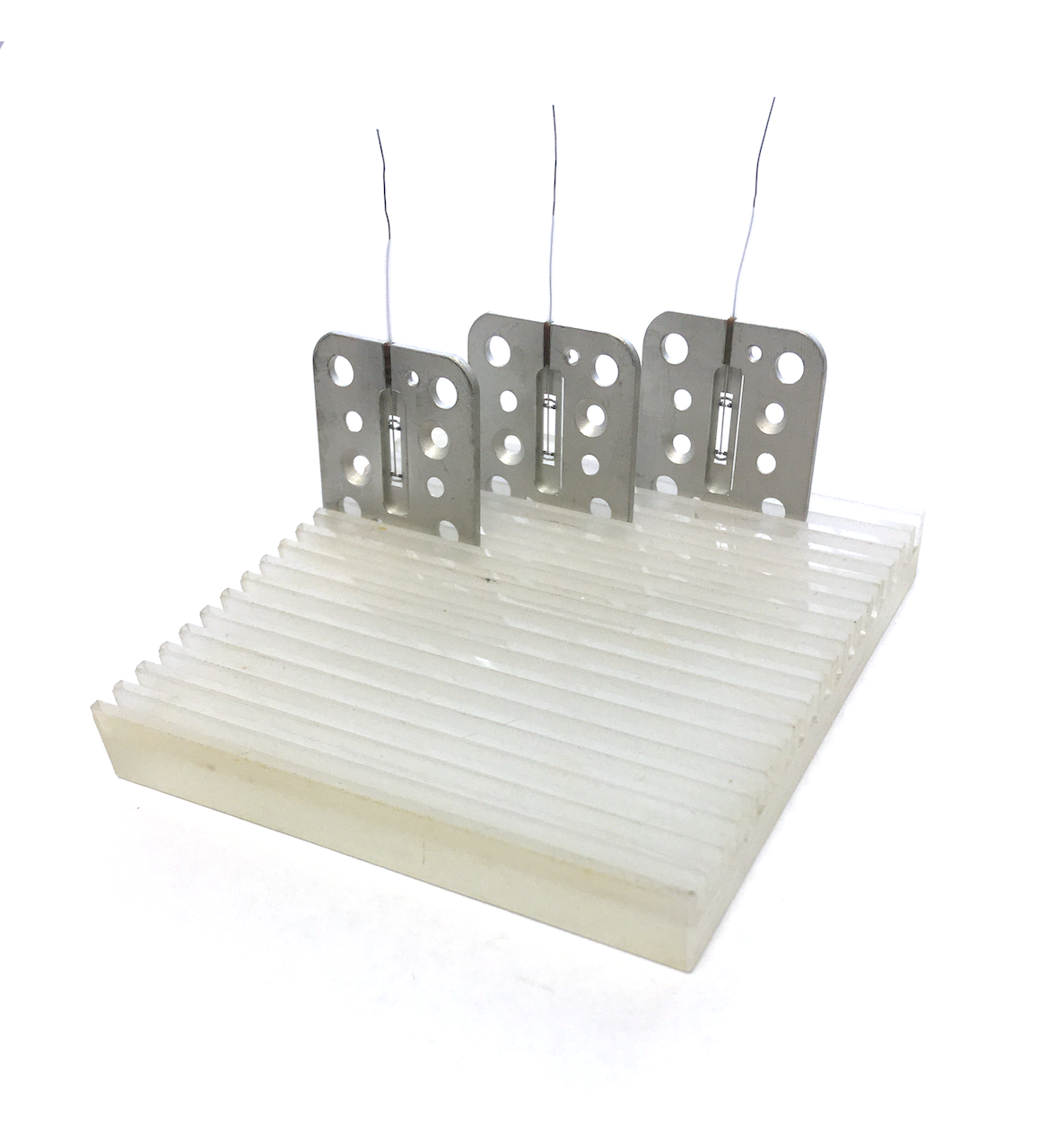

    Другие устройства
    Преимущества
    • Опыт
      Тридцатилетний опыт разработки и производства модулей СВЧ
    • Моделирование устройств
      Оригинальные математические модели модулей СВЧ
    • Автоматизация производства
      Использование полуавтоматических установок монтажа pin-диодов
    Свяжитесь с нами
    Мы ответим на ваши вопросы и предоставим информацию о возможностях разработки и производства полупроводниковых волноводных СВЧ модулей
